Инженерные коммуникации в каркасном доме

Каркасный дом со всеми коммуникациями в любом случае включает инженерные системы:

• холодного и горячего водоснабжения и канализации;
• электроснабжения как самого дома, так и построек на приусадебном участке;
• отопления, которые могут состоять из нескольких подсистем;
• вентиляции.

Назначение каждой из систем очевидно и без их качественного обустройства говорить о комфорте и безопасности нового каркасного дома не приходится. Также нужно понимать, что проектирование этих систем должно выполняться совместно с проектированием дома, только в этом случае может быть обеспечена их максимальная эффективность, ремонтопригодность и скрытность прокладки. Вряд ли вам понравится, если вдоль стены будет идти труба отопления, а в углу комнаты проходить канализационная труба со второго этажа только потому, что дом проектировали и строили одни специалисты, монтировали системы другие, а третьи — доделывали и пытались учесть ваши новые пожелания, о которых проектировщики просто не спросили.

Поэтому, когда вы заказываете каркасный дом с коммуникациями под ключ, работа должна строится таким образом:

• разрабатывается с нуля или выбирается типовой проект дома;
• согласовывается планировка и назначение комнат и подсобных помещений;
• определяется перечень, тип и способ ввода в дом энергоносителей и ресурсов. Сюда входит электроэнергия, вода, газ;
• выбирается тип системы канализации и способ подключения к ней;
• определяется тип систем отопления (а их может быть несколько), горячего водоснабжения;
• подбирается тип вентиляции, ее оборудование, а также необходимость кондиционирования;
• определяется место установки компонентов всех систем.

Далее выполняется разработка прокладки коммуникаций, к которым относятся:

• трубы горячего и холодного водоснабжения;

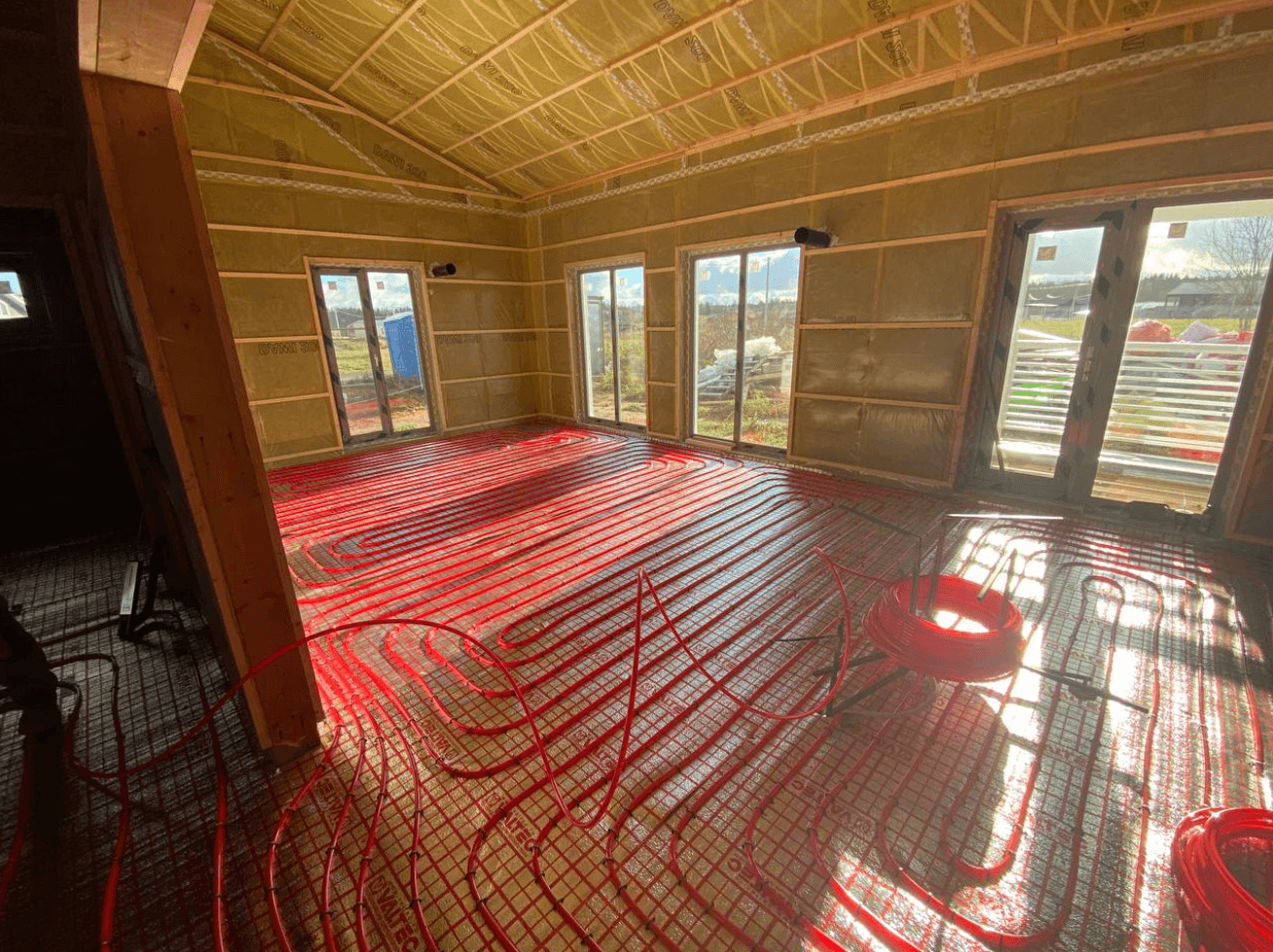

• трубы отопления, в том числе теплых водяных полов;
• трубы канализационной системы;
• электропроводка с учетом расчетной нагрузки каждого помещения дома;
• воздуховоды систем вентиляции.
• кабельные системы сигналов телевидения, подключения к сети интернет, датчиков автоматики и исполнительных механизмов, сигнализации и видеонаблюдения.

Также проект должен предусматривать расположение точек подключения, вводов и выводов в дом, элементы ревизии и обслуживания инженерных систем.

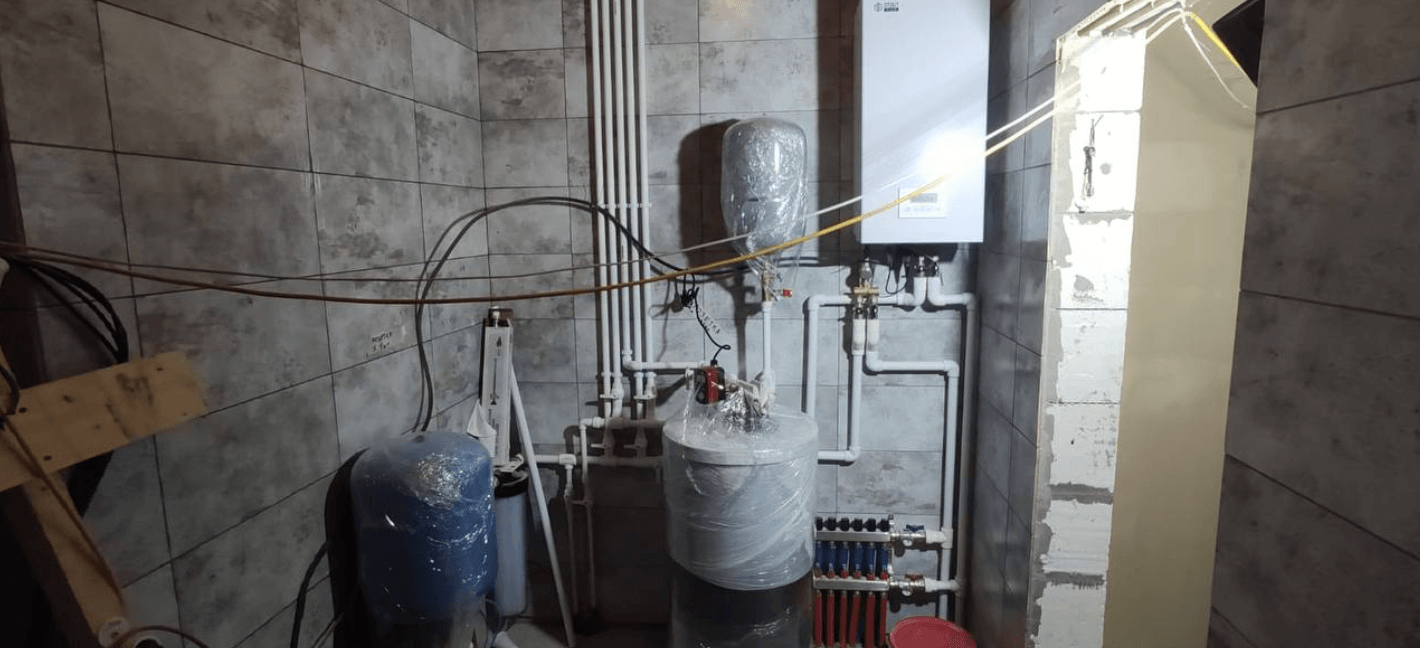

Система водоснабжения в каркасном доме может быть как централизованной, так и автономной с забором воды из скважины. Если в первом случае нужно предусмотреть только ввод от подключения к центральному водопроводу, во втором потребуется определиться с местом бурения скважины и выделением места в надворной постройке или подсобном помещении дома под автоматику, установку накопительной емкости для обеспечения равномерной подачи воды.

В любом случае ввод водопроводной трубы в дом желательно выполнить ниже глубины промерзания и теплоизолировать.

Также важна выбранная технология подготовки горячей воды, которая может греться:

• электробойлером;
• газовой колонкой;
• отдельным контуром котла отопления;
• комбинацией двух из упомянутых систем, например, бойлер используется летом, контур котла — в отопительный сезон.

Внутренняя разводка проектируется с учетом места ввода холодной воды и установки оборудования подготовки горячей воды. Как правило, делается по принципу минимизации длины трубы, которая обычно прячется внутрь стен и перекрытий. При размещении труб внутри стен при прокладке «холодной» трубы через каркасные элементы предусматривают монтаж муфт, исключающих воздействие конденсата на древесину. Точки подключения потребителей выводятся в местах их установки. Обычно для прокладки горячего и холодного водоснабжения внутри дома применяют ПВХ трубы, срок службы которых не меньше 50 лет.

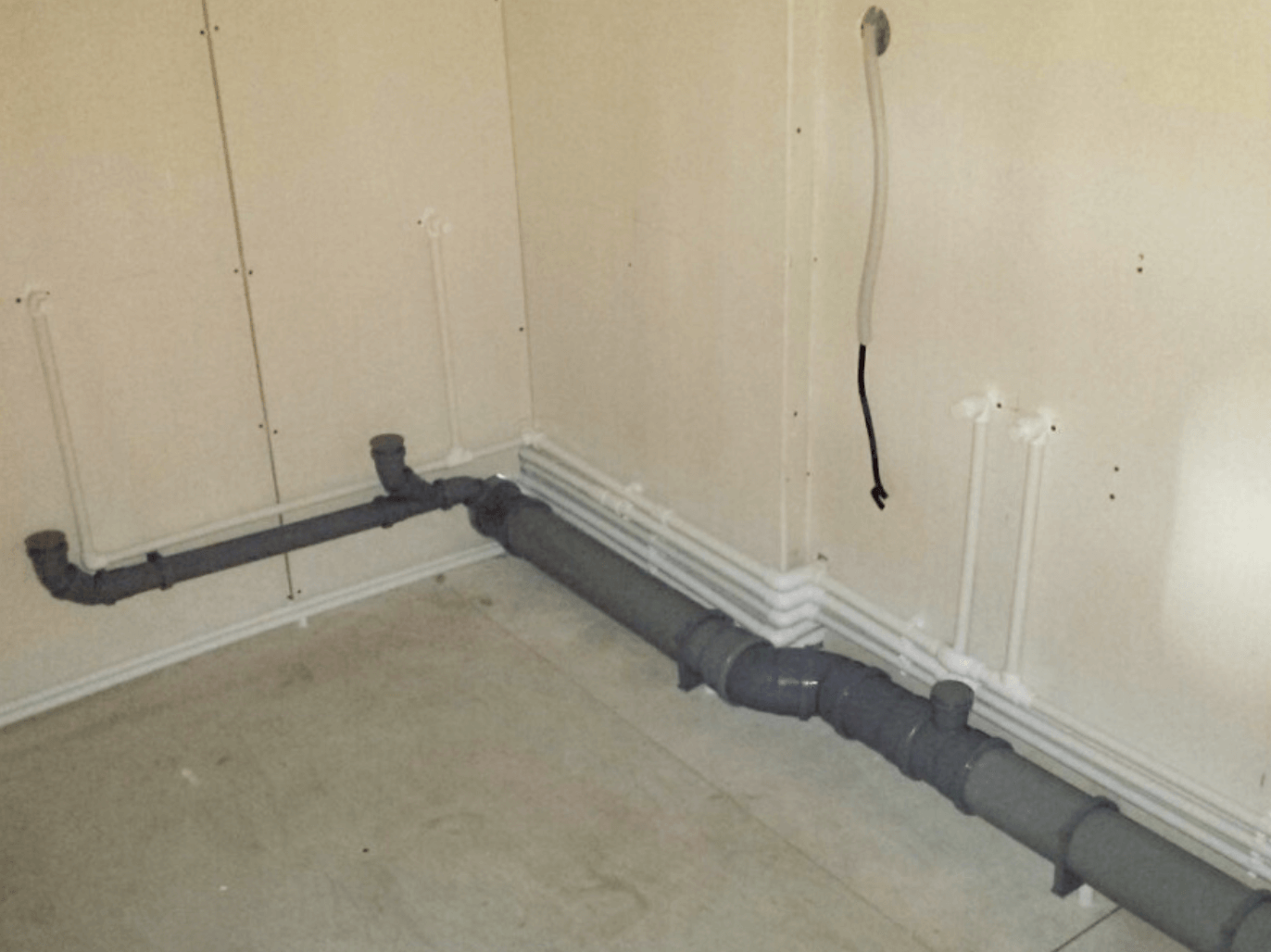

Еще одна обязательная система, прокладка которой внутри дома мало зависит от выбранной системы утилизации сточных вод. Как правило, предусматривается установка центрального стояка с минимизацией длины сточных труб от всех источников.

Обычно используется ПВХ трубы разного диаметра 100 и 50 мм. 100 мм трубы желательно не пропускать через несущие стойки, поэтому обычно они прячутся либо во внутреннюю перегородку, либо предусматривается монтаж декоративного короба, скрывающего их.

К разводке электрических коммуникаций в каркасном доме предъявляют повышенные требования безопасности, поскольку именно недочеты в их проектировании и монтаже становятся причиной возгорания. В частном доме возможно использование как однофазного подключения к линии, так и трехфазного подключения для большого дома или там, где, например, планируется использовать мощную нагрузку, насосное оборудование или домашнюю мастерскую.

Поэтому при проектировании учитывают такие критерии:

• место установки вводного щитка или шкафа;
• обязательное использование защитной автоматики отключения, выключения нагрузки, реле напряжения;
• скрытая проводка укладывается в защитной негорючей гофре ПВХ.
• кабель подбирается из расчета мощности потребления с самозатухающей или не поддерживающей горения изоляции ВВГ LS Гост.
• в каждом помещении предусматривается монтаж коммутационной коробки и точек подключения потребителей (розетки, выключатели, осветительные приборы);
• отдельно предусматривается установка защитной автоматики для мощных потребителей (бойлер, стиральные машины, системы теплого электрического пола).

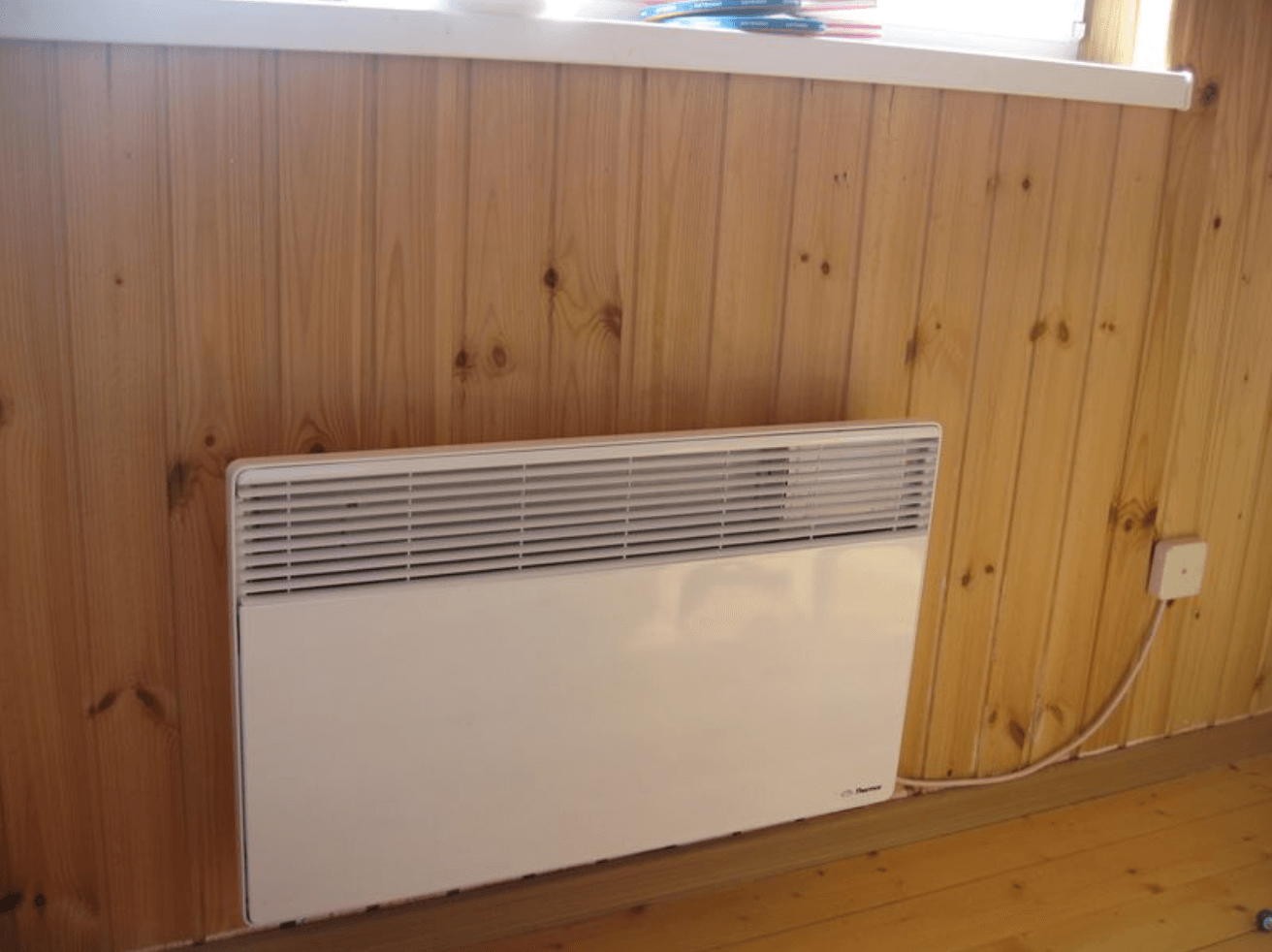

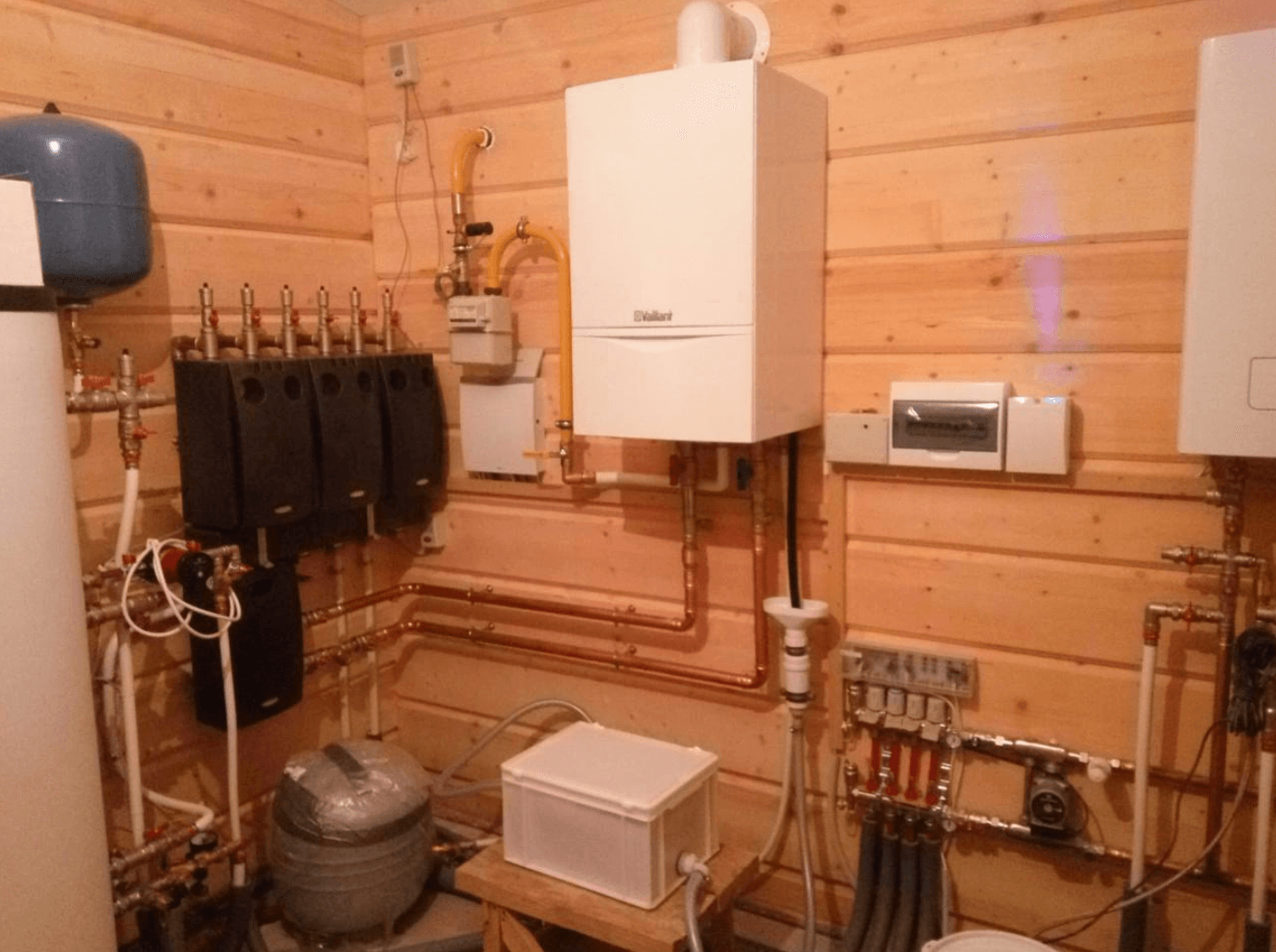

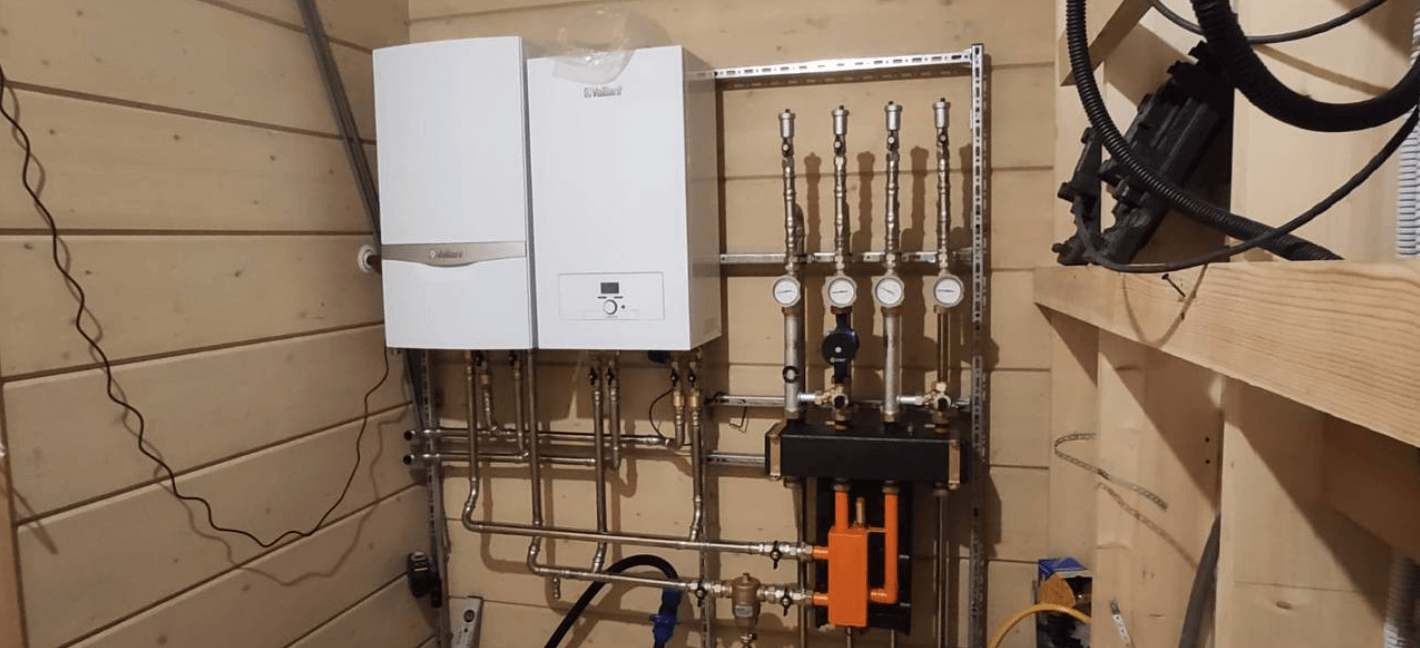

В каркасные дома под ключ с подключением коммуникаций ставят различные типы автономных систем отопления и их комбинации, что может внести значительные коррективы в проект каркасного дома с коммуникациями. Каркасный дом отличает повышенная энергоэффективность, поэтому владельцы дома могут выбрать:

• классическое водяное отопление;

При этом энергоносителем для отопления может быть электричество, газ, твердое и жидкое топливо, а также тепловой насос. Может использоваться комбинация разных энергоносителей, например, подогрев воздуха вентиляционной системой, которая совмещена с системой централизованного кондиционирования. Все эти нюансы должны быть учтены в проекте до начала строительства.

Задача проектирования и проведения коммуникаций в каркасном доме обязательно должна учитывать разработку и монтаж качественной вентиляции, которая в каркасном доме обязательна для обеспечения здорового микроклимата и продления срока службы конструкции. Оптимальным вариантом здесь может стать приточно-вытяжная система с принудительной циркуляцией воздуха и подачей его во все помещения дома по воздуховодам.

От качества системы вентиляции и воздухоотведения зависит не только комфортное пребывание внутри, но и долговечность самого дома. Важно создать такую систему, которая обеспечит оптимальные условия круглый год. Многие владельцы загородных домов задумываются о том, чтобы летом было прохладно и свежо, а также чтобы неприятные запахи, например, с кухни, быстро выветривались.

Отдельное внимание нужно уделить удалению пара из санузлов и кухни, чтобы предотвратить образование влаги и плесени. Каждый инженерный проект учитывает необходимость поддержания оптимальных параметров воздуха во всех помещениях, вне зависимости от их предназначения.

*кухонная вентиляция не должна быть связана с общей вентиляционной системой дома.

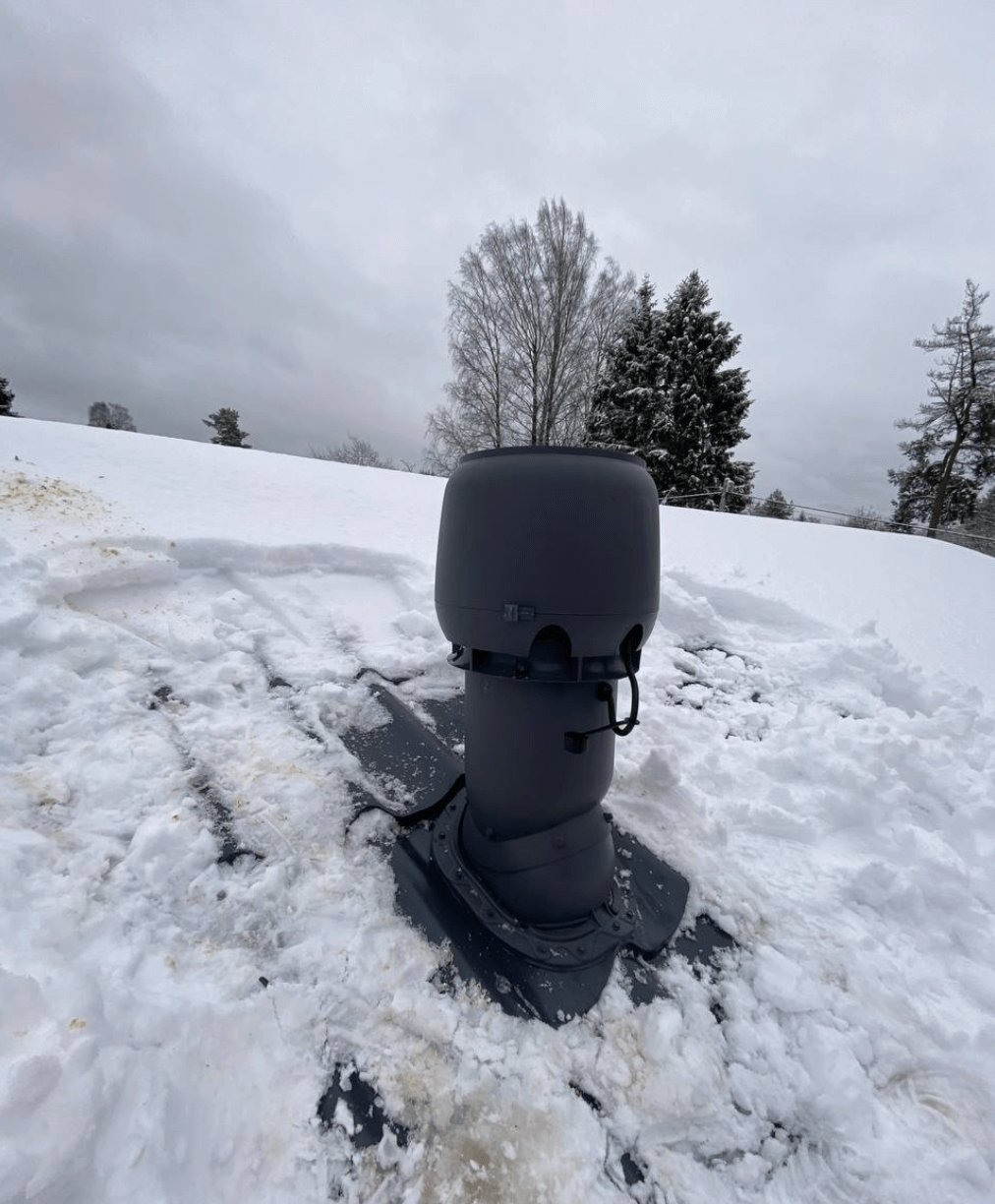

Кровельный вытяжной вентилятор Vilpe 500
